ОВЕН ПДУ-Н

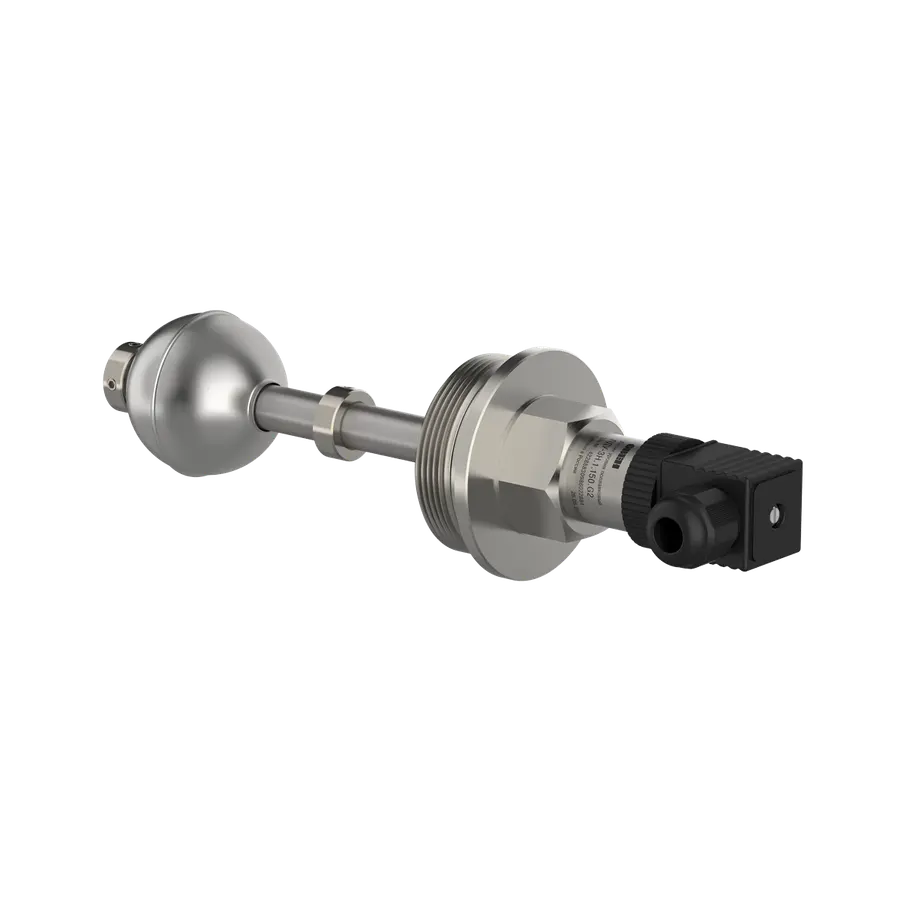

ПДУ-Н поплавковые сигнализаторы уровня с наружным монтажом

Датчики уровня

Цена от 17 625 ₸ до 63 953 ₸ Цена указана без НДС Актуально на 07.05.2026

Модификации: 678
Документы: 5
Галерея: 5

owen.ru

Описание

Включены в реестр Минпромторг, реестровая запись 10729955 до 12.02.2031

Поплавковые датчики уровняОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей.ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Среда применения

Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

Сигнализация от 1 до 2 уровней жидкости.
Длина штока от 100 мм до 3 метров.
Присоединение: G1, G2; CLAMP в соответствии с DIN 32676 (DN = 40, 65, 80, 100 мм).
Устойчивы к пене и пузырькам.
Подходят для работы с вязкими жидкостями (ПДУ-3Н).
Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-2Н, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3Н.

Модификации одноуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)
ПДУ-2(Н).1	Вертикальный	Цилиндрический	50 мм	2 500 мм
ПДУ-3Н.1	Вертикальный	Шарообразный	150 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)
ПДУ-2(Н).2	Вертикальный	Цилиндрический	100 мм	2500 мм
ПДУ-3Н.2	Вертикальный	Шарообразный	250 мм	3000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Поплавковые датчики с наружным монтажом монтируются в крышку резервуара (рис. 1).

Рис. 1. Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

а) ПДУ с нормально-замкнутым контактом

б) ПДУ с нормально-разомкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Характеристики

Фильтры

Корпус / монтаж: См. Приложение А РЭ A
Материал: Сталь 12Х18Н10Т AISI 316L
Степень защиты: IP68
Степень защиты: IP65

Конструктивные параметры

Количество сигнализируемых уровней*: 1; 2
Расположение оси крепежного отверстия датчика в резервуаре: Вертикальное (наружный монтаж) V

Нормальное состояние контактов датчика:

Габаритные размеры: См. Приложение А РЭ A
Материал рабочей части датчика: арматура поплавок: Сталь 12Х18Н10Т AISI 316L
Минимальная длина кабельного вывода: 1 м
ПДУ-ХН.Х: Нормально-разомкнутое
ПДУ-ХН.Х.К: Нормально-замкнутое
Степень защиты по ГОСТ 14254: IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)

Электрические параметры

Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А: 1 x 10 6 V
