ОВЕН Гильза защитная ГЗ.16, ГЗ.25

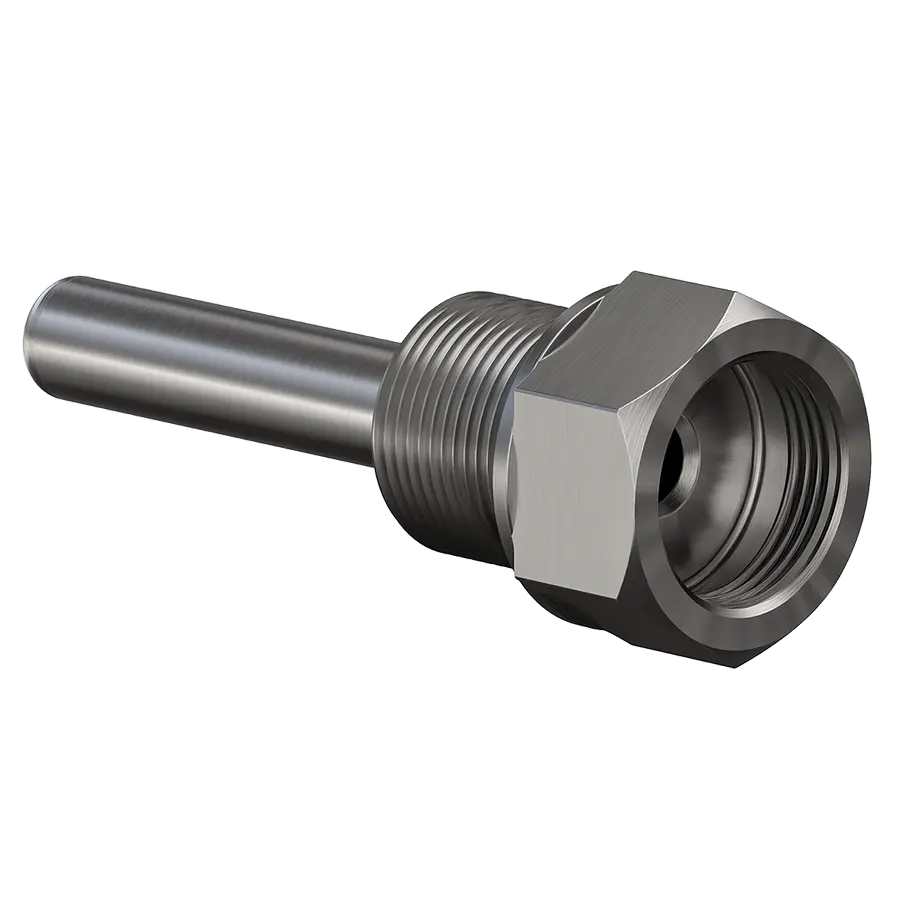

Гильза защитная ГЗ.16, ГЗ.25 сварная цилиндрическая для датчиков температуры диаметром 8 и 10 мм

Аксессуары к датчикам температуры

Цена от 9 571 ₸ до 30 921 ₸ Цена указана без НДС Актуально на 07.05.2026

Модификации: 458
Документы: 1
Галерея: 1

owen.ru

Описание

Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соответственно.

Преимущества использования гильз защитных

Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
Защита монтажной части датчика от механического воздействия рабочей среды.
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.

Технические характеристики

Температура эксплуатации: до +600 °С.
Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.
Скорость потока зависит от толщины, диаметра, длины монтажной части и типа рабочей среды. С параметрами скорости потока можно ознакомиться в таблице ниже, после таблиц с конструктивными исполнениями.

ГЗ.16

Давление рабочей среды: до 16 МПа.
Внутренний диаметр: 9,6 мм (±0,7 мм).
Внешний диаметр: 12 мм (±0,4 мм).
Подходит для монтажа датчиков температуры до 8 мм.

ГЗ.25

Давление рабочей среды: до 25 МПа.
Внутренний диаметр: 12 мм (±1,0 мм).
Внешний диаметр: 16 мм (±0,4 мм).
Подходит для монтажа датчиков температуры до 10 мм.

Материалы деталей, контактирующих с рабочей средой

Трубка – 12Х18Н10Т.
Штуцер и пробка – AISI 304 (аналог 08Х18Н10).

Конструктивное исполнение гильз ГЗ.16 и ГЗ.25 с резьбовым присоединением к процессу

Обозначение при заказе	PN, МПа	М	М1	D, мм	d, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.1.1.L	16	M20×1,5	M20×1,5	12	9,6	30	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.1.3.L			G1/2
ГЗ.16.1.4.L			R1/2
ГЗ.16.1.7.L			М16х1,5
ГЗ.16.3.1.L		G1/2	M20×1,5
ГЗ.16.3.3.L			G1/2
ГЗ.16.3.4.L			R1/2
ГЗ.16.3.7.L			М16×1,5
ГЗ.16.4.1.L		R1/2	М20х1,5
ГЗ.16.4.4.L		R1/2	R1/2
ГЗ.16.5.1.L		M33×2	М20х1,5			41	41
ГЗ.16.2.1.L		M27×2				38	32		22
ГЗ.16.6.1.L		G3/4				38	32		22

Конструктивные исполнения гильз ГЗ.25

Обозначение при заказе	PN, МПа	М	М1	D, мм	d, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.25.1.1.L	25	M20×1,5	M20×1,5	16	12	30	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.25.1.3.L		M20×1,5	G1/2
ГЗ.25.3.1.L		G1/2	M20×1,5
ГЗ.25.3.3.L		G1/2	G1/2
ГЗ.25.6.1.L		G3/4	M20×1,5			38	32		22
ГЗ.25.2.1.L		M27×2	M20×1,5				32
ГЗ.25.2.2.L		M27×2	M27×2				36	25
ГЗ.25.5.1.L		M33×2	M20×1,5			43	41	24	28

Конструктивные исполнения приварных гильз ГЗ.16 и ГЗ.25

Обозначение при заказе	PN, МПа	М1	D, мм	d, мм	D1, мм	D2, мм	L1, мм	L2, мм	L3, мм	L4, мм	L, мм
ГЗ.16.0.1.L	16	М20×1,5	12	9,6	19,9	28	16	16	5	41	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.0.3.L		G1/2
ГЗ.25.0.1.L	25	М20×1,5	16	12	26,9	39
ГЗ.25.0.3.L		G1/2

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10)

Модель	Номинальное давление РN, МПа	Погружаемая часть L, мм	Максимальная скорость потока, м/с
Модель	Номинальное давление РN, МПа	Погружаемая часть L, мм	пар	вода
ГЗ.25.Х.X.L	25	60, 80, 100, 120	40	4,0
		160	30	3,0
		200, 250, 320	25	2,5
		400, 500, 630, 800, 1000	5	0,5
		1250, 1600, 2000	2	0,2
ГЗ.16.Х.X.L	16	60, 80, 100, 120	25	2,5
		160, 200, 250, 320	15	1,5
		400, 500, 630, 800, 1000	3	0,3
		1250, 1600, 2000	1	0,1
Примечание - при температуре рабочей среды выше 400^оС значение предельной скорости потока снижается в 1.5 раза.
