ОВЕН ДТПХхх5 проволочные

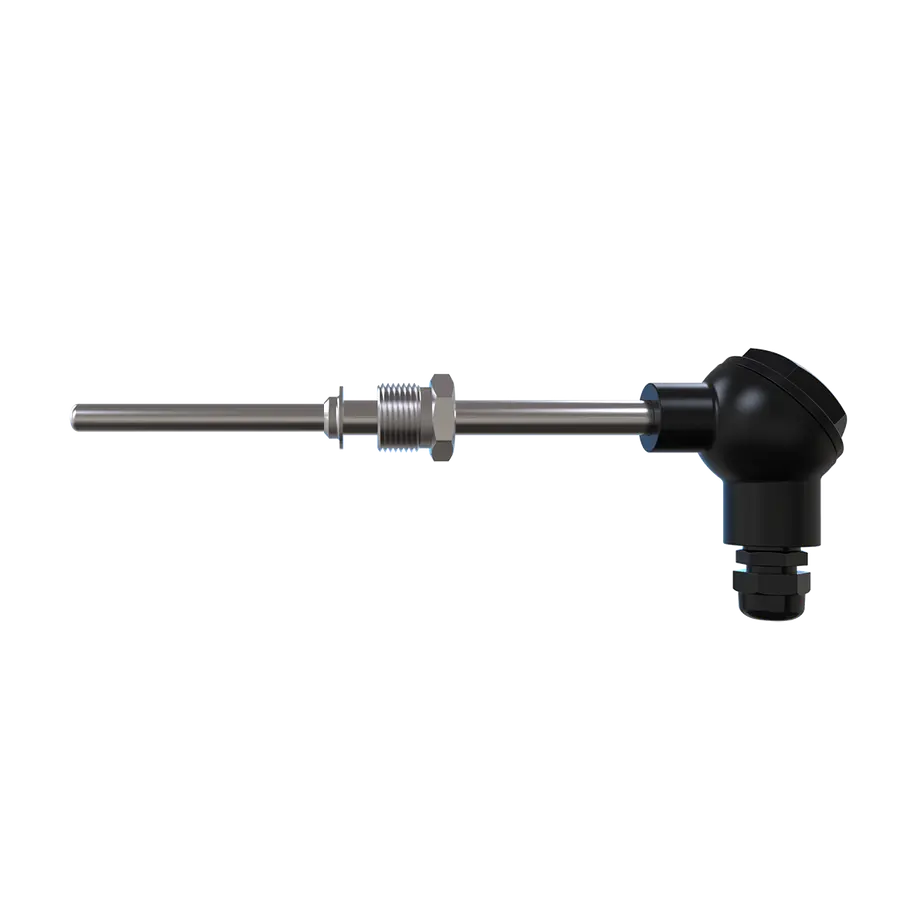

ДТПХхх5 термопары проволочные с коммутационной головкой

Датчики температуры

Цена от 7 877 ₸ до 53 449 ₸ Цена указана без НДС Актуально на 07.05.2026

Модификации: 2219
Документы: 9
Галерея: 4

owen.ru

Описание

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) – для ДТПК
ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

200 °С – для клеммных головок из алюминиевого сплава;
120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение		Увеличенная
Пластмассовая	Металлическая	Пластмассовая	Металлическая

М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 10 мм

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L, мм

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Подвижный штуцер

035

D=8 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

045

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Подвижный штуцер

055

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

065

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

085

D=10 мм,

M=27×2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Подвижный штуцер

095

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

105

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

Подвижный штуцер

185

D=10 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С), диаметр 10 мм

60, 80, 100, 120,

160, 180 ,200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

195

D=10 мм, M=27×2 мм**,

S=32 мм

Подвижный штуцер

205

D=10 мм, M=22×1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27×2 мм**,

S=32 мм, R=12 мм

Подвижный штуцер

265

D=6 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

** По спецзаказу возможно изготовление датчика с другой резьбой.

Примечания:

Исполнение с двумя чувствительными элементами возможно для моделей:

с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;
с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;
с диаметром защитной арматуры 10 мм.

Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Характеристики

Основные параметры

1000: 2000
1000: 1000
1000: 500
1000: 300
1000: 100
1100: 200
1200: 100
800: 200
800: 1000
800: 500
Диаметр термоэлектродной проволоки: 0,5 мм; 0,7 мм; 1,2 мм mm
Класс допуска датчика: 2
Условное давление: 0,4...10 МПа (в зависимости от конструктивного исполнения)

Фильтры

Материал: сталь 12Х18Н10Т сталь 10Х23Н18
Степень защиты: IP54
Степень защиты: IP65

Показатель тепловой инерции, не более:

- с изолированным рабочим спаем: 20 с
- с неизолированным рабочим спаем: 10 с
Количество рабочих термопар в изделии: 1 или 2 V
Материал защитной арматуры: сталь 12Х18Н10Т сталь 10Х23Н18
Степень защиты по ГОСТ 14254: С пластмассовой коммутационной головкой - IP54 С металлической коммутационной головкой - IP65
