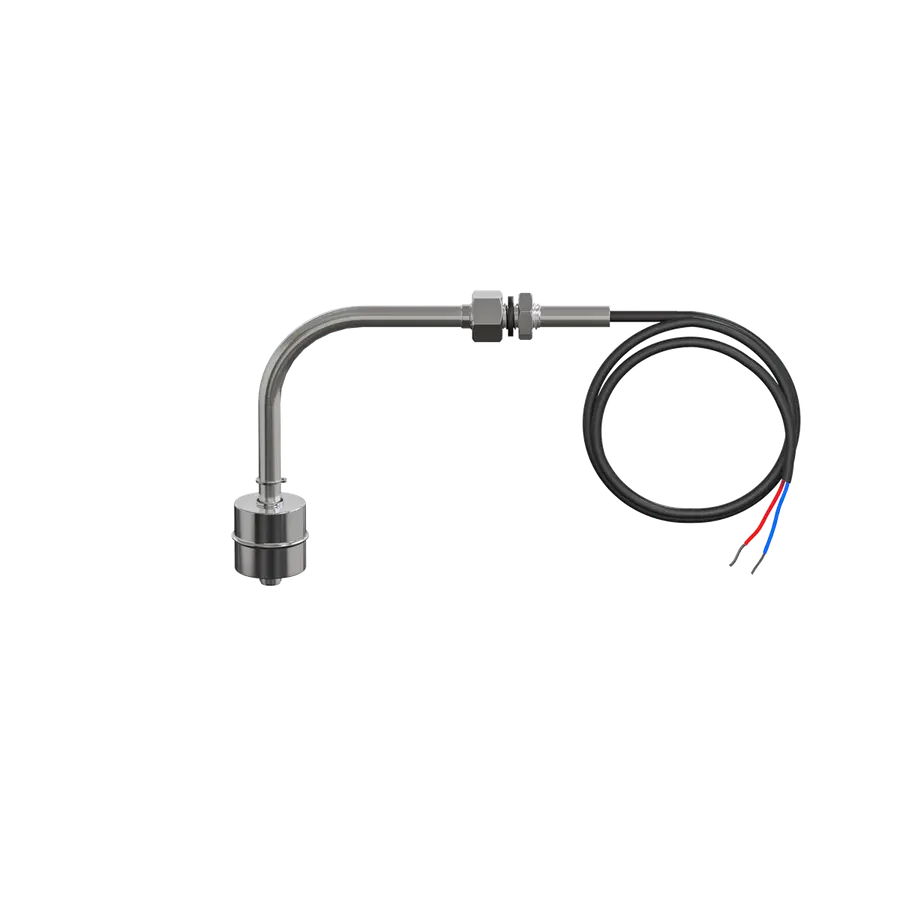

ПДУ поплавковые сигнализаторы уровня с кабельным выводом

Датчики уровня

Цена от 15 534 ₸ до 261 987 ₸ Цена указана без НДС Актуально на 07.05.2026

Модификации: 3186
Документы: 5
Галерея: 7

owen.ru

Описание

Включены в реестр Минпромторг, реестровая запись 10729955 до 12.02.2031

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня выпускаются в общепромышленном и взрывозащищенные исполнения.

Отличительные особенности

Сигнализация от 1 до 3 уровней жидкости.
Длина штока от 50 мм до 3 метров.
Присоединение: резьба М10×1,5 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3).
Подходят для работы с вязкими жидкостями (ПДУ-3).
Искрозащита 0Ex ia IIC T4 Х (ПДУ-Ех)
Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Модификации одноуровневых датчиков

Модель

Тип монтажа

Вид поплавка

Длина штока L, минимальная

Длина штока L максимальная

(под заказ)

ПДУ-1.1

Горизонтальный

Цилиндрический

100 мм

2 500 мм

ПДУ-3.1

Вертикальный

Шарообразный

100 мм

3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель

Тип монтажа

Вид поплавка

Длина штока L,

минимальная

Длина штока L,

максимальная (под заказ)

ПДУ-1.2

Горизонтальный

Цилиндрический

150 мм

2 500 мм

ПДУ-3.2

Вертикальный

Шарообразный

200 мм

3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации трехуровневых датчиков

Модель

Тип монтажа

Вид поплавка

Длина штока L, минимальная

Длина штока L,

максимальная (под заказ)

ПДУ-3.3

Вертикальный

Шарообразный

300 мм

3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Рис. 1. - Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

а) ПДУ с нормально-замкнутым контактом

б) ПДУ с нормально-разомкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу диаметром чуть больше, чем диаметр поплавка.

Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Характеристики

Фильтры

Корпус / монтаж: См. Приложение А РЭ A
Материал: Сталь 12Х18Н10Т AISI 316L
Степень защиты: IP68
Степень защиты: IP65

Нормальное состояние контактов датчика:

Габаритные размеры: См. Приложение А РЭ A
Материал рабочей части датчика: арматура поплавок: Сталь 12Х18Н10Т AISI 316L
Минимальная длина кабельного вывода: 1 м***
ПДУ-Х.Х, ПДУ-ХН.Х: Нормально-разомкнутое
ПДУ-Х.Х.К, ПДУ-ХН.Х.К: Нормально-замкнутое
Степень защиты по ГОСТ 14254: IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)

Электрические параметры*

Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А: 1 x 10 6 V

Документы

Документация

PDF Руководство по эксплуатации ПДУ

Сертификаты

ZIP Декларация о соответствии на ПДУ ZIP Свидетельство о типовом одобрении ПДУ ZIP Сертификат промышленной безопасности на ПДУ PDF Выписка из реестра Минпромторг для ПДУ
